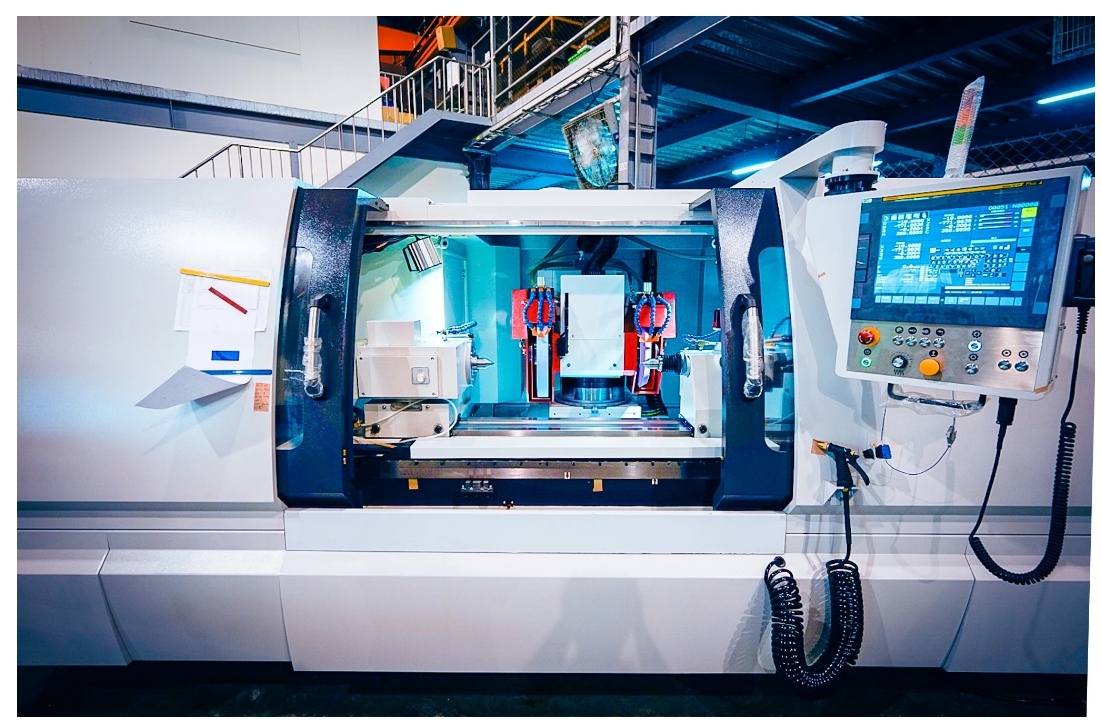

主新德 PMG CNC 系列是專為長軸工件外徑/內徑複合研磨加工作業所設計的磨床，適用於小批量到大批量甚至於少量多樣之生產型態。 GU CNC 系列磨床能夠在單次夾持設定條件下，完成外徑研磨、外徑錐度研磨、端面/肩部研磨以及內徑研磨等複合加工作業；如此可以達成縮短制程生產時間、降低生產成本、確保研磨精度等生產要求。本系列磨床適用于汽機車零件、工具機零件、油壓/氣壓/電子馬達零件等製造業之外徑/內徑複合研磨加工作業。配置高剛性、低振動、高切削能力之動壓主軸確保研磨精度表現。強化肋箱型設計本臺以米漢娜鑄鐵鑄造確保機臺高剛性與穩定性。手工高精密鏟花、Turcite-B 耐磨貼片以及動壓式潤滑系統確保機臺品質與使用壽命。

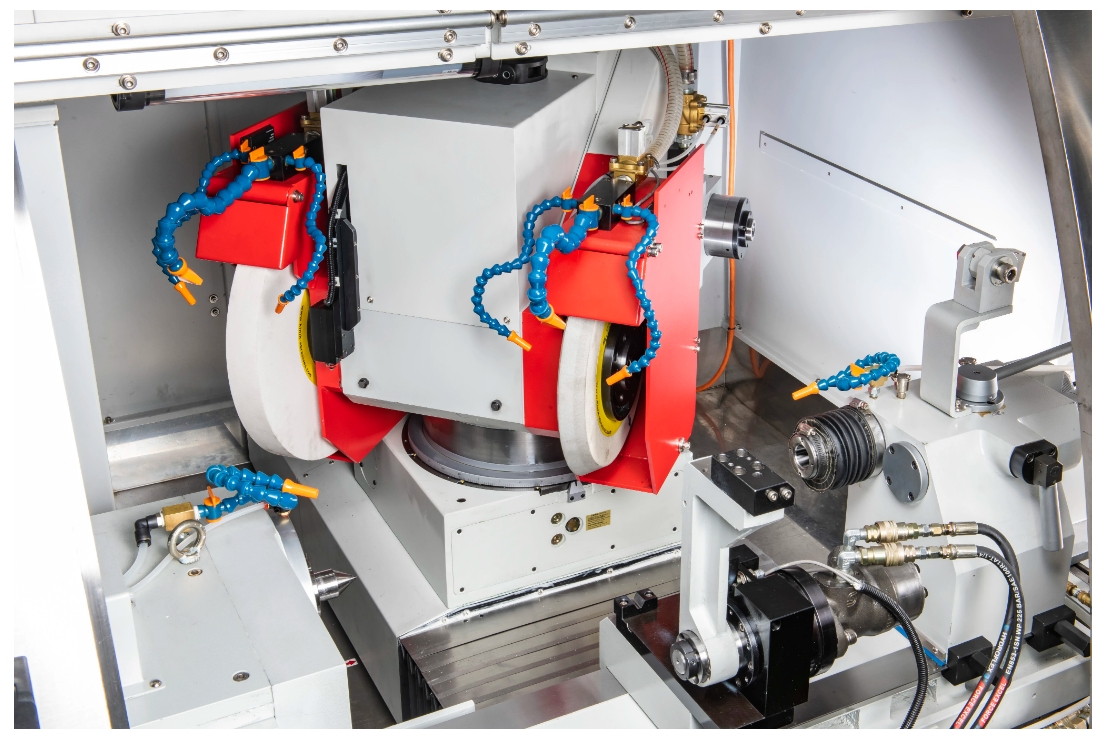

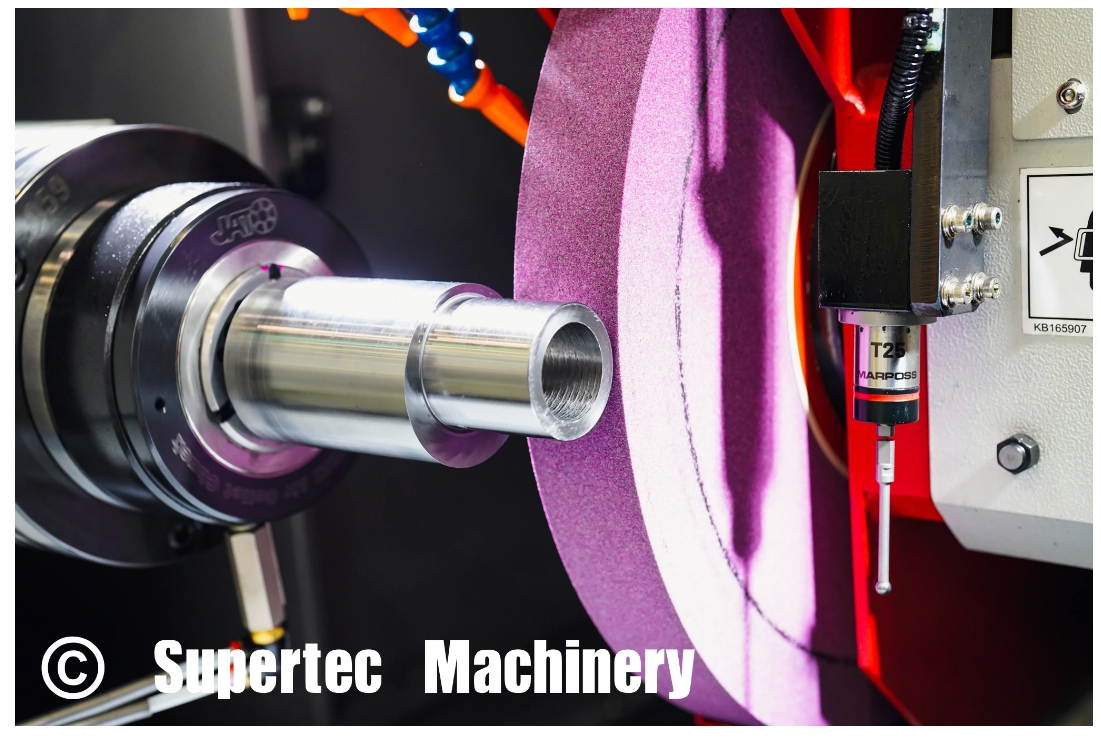

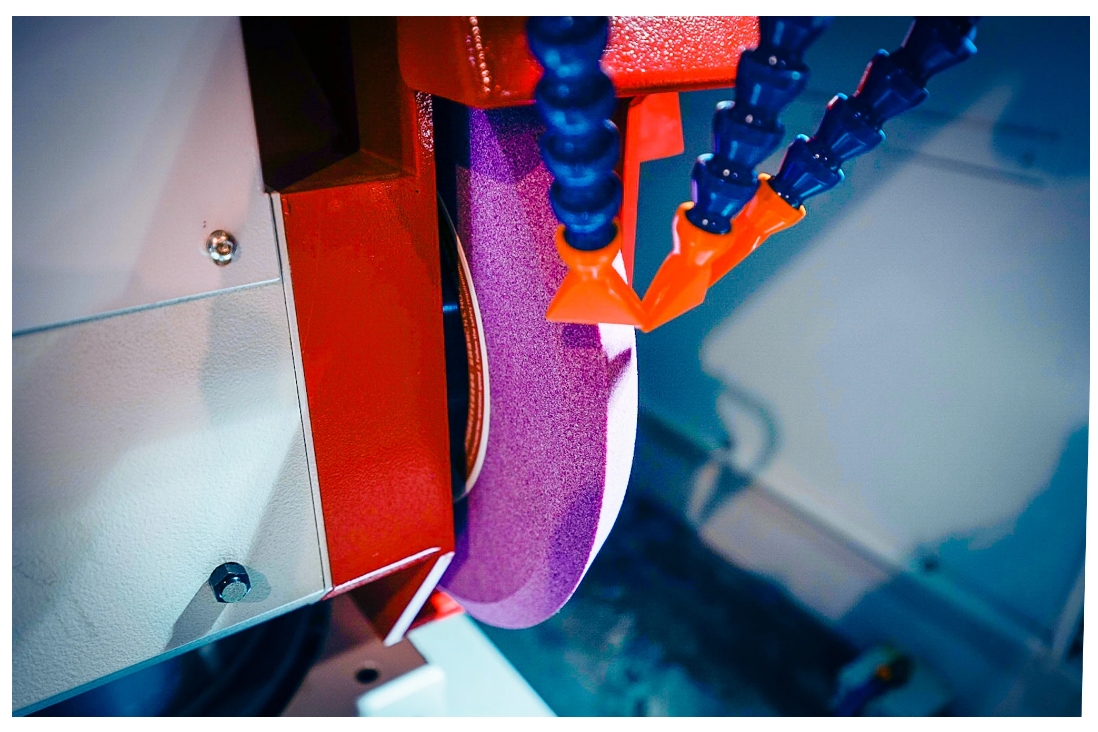

- 砂輪頭 : 配有旋轉軸B軸(任意角度)，包含直進式砂輪、斜進式砂輪和內孔磨砂輪。

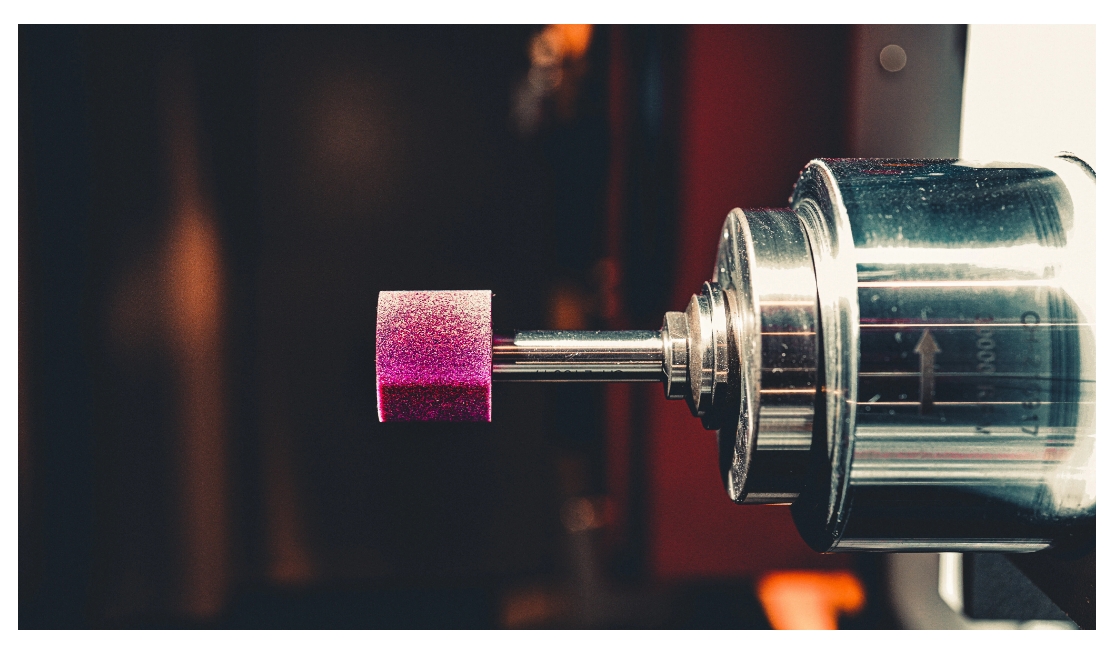

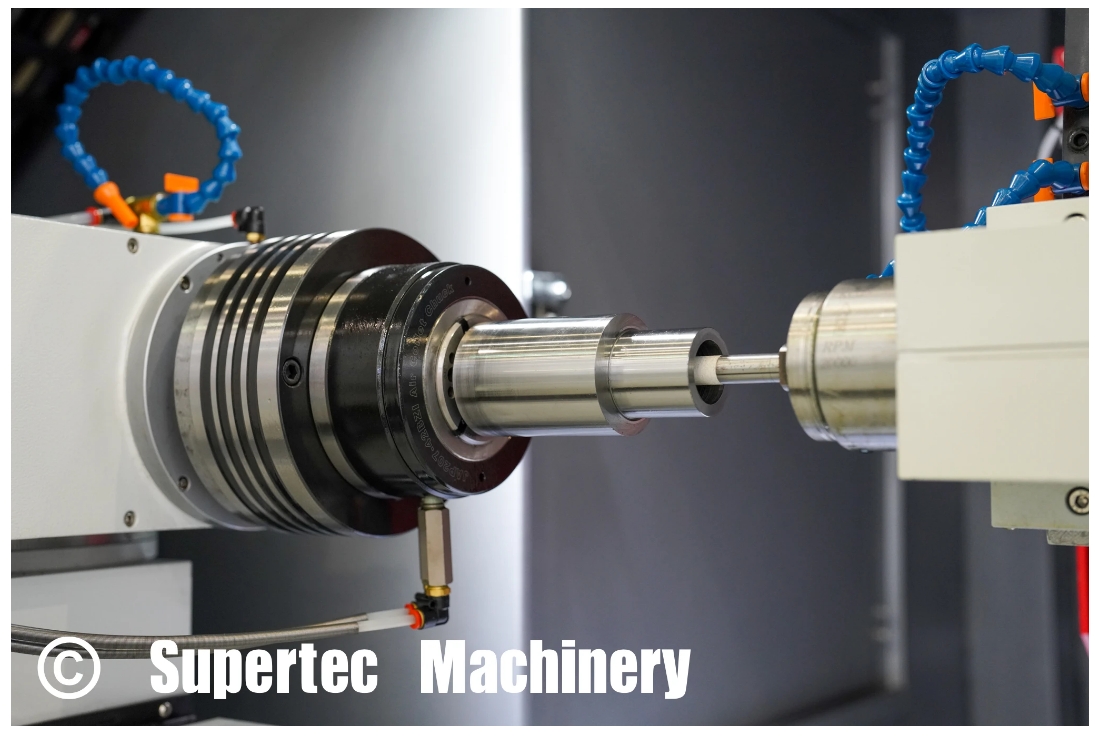

- 內孔磨主軸 : 內孔研磨馬達采內藏式電主軸設計，可節省空間並平衡內孔磨與外研磨砂輪重量。
- 環型電感尺 : X/B軸可選配德國Heidenhain 8390 (±2.0”) PR /2390(±5.0”) PR 西班牙Fagor絕對式電感編碼尺，確保砂輪頭之定位精度與重複精度。電感尺不像光學尺易受粉塵影響精度。
- X軸移動方式採用線性滑軌機構、定位方式採用絕對式電感尺。
- 主輪臺C軸功能可選配DD內藏式主軸與swiss chuck 動平衡夾頭，精準控制轉速，具備能力研磨異形工件，如凸輪、曲軸。
- 工件主軸中心高僅有192mm，讓工件更換或砂輪更換作業更加容易。
- 可選配線上自動換OD砂輪系統。
- 可選配ANCA Motion 工業4.0全觸控次世代對話式系統。
規格
| 說明/型號 | SUG-60/100CNC(A) | SUG-60/100CNC(B) | |||
|---|---|---|---|---|---|
| 加工能力 | 工作臺最大旋徑 mm | ?360 mm (14") | |||
| 兩頂心間距離 mm | 600 (24") | 1000 (40") | 600 (24") | 1000 (40") | |
| 最大研磨長度 mm | 500 (20") | 800 (32") | 500 (20") | 800 (32") | |
| 工件主軸中心至滑板距離 mm | 192 (7.6") | ||||
| 砂輪頭 (X軸) | 工件最大重量 Kg | 150 (330 lbs) | |||
| 砂輪尺寸-左（直徑x寬度x孔徑）mm |
?405 × 50 × ?127 (?16" × 2" × ?5") |
||||
| 砂輪尺寸-右（直徑x寬度x孔徑）mm |
?355 × 38 × ?127 (?14" ×1.5" ×?5") |
||||
| 外圓主軸轉速(50/60Hz) rpm | 1575 / 1795 | ||||
| 外圓砂輪線速度 M/min | 2000 | ||||
| 內圓主軸軸徑 mm | 90 (3.5") | ||||
| 內圓主軸轉速 rpm |
A Type：油脂式 8000/15000/20000/30000 rpm (選購：高頻內藏式) |
B Type：高頻內藏式 40000 rpm | |||
| 內圓接桿直徑 mm | ?7~ ?25 (?0.27"~ ?1") | ||||
| 鞍座進給角度 | 90° | ||||
| 最大進給速度 M/min | 5 (197") | ||||
| 最小進給量 mm | ?0.001 (?0.0001") | ||||
| 進給總行程 mm | 275 | ||||
| 主輪臺 | 主輪臺主軸轉速(可變)rpm | 30~350 | |||
| 頂心錐度 MT | MT-4 | ||||
| 尾座 | 滑筒行程 mm | 25(1") | |||
| 頂心錐度 MT | MT-4 | ||||
| 工作臺(Z軸) | 旋轉角度(逆時) | 5° | 3° | 5° | 3° |
| 最大進給速度 M/min | 8 (315") | ||||
| 最小進給量 mm | 0.001 (0.0001") | ||||
| 馬達 | 控制器 | 0i-TF | |||
| 外徑砂輪主軸馬達 HP | 5HP (Opt:7.5HP) | ||||
| 砂輪頭(X軸)旋轉伺服馬達 KW | 2.5 | ||||
| 主輪臺主軸伺服馬達 KW | 1.5 | 3 | |||
| 內徑研磨馬達 HP/KW | 油脂式：2HP / 高頻內藏式 6KW | ||||
| 油壓馬達 HP | 1 (4P) | ||||
| 冷卻液馬達 HP | 1/2 (4P) | ||||
| X軸進給伺服馬達 KW | 1.6 | 2.7 | |||
| Z軸進給伺服馬達 KW | 1.6 | ||||
| 包裝尺寸/重量 | 長x寬x高 mm | 4663 (100CNC: 5273) × 2225 × 2134 (183" × 88" × 84") | |||
| 淨重(大約) kg | 5600 (12346 lbs) | 6200 (13669 lbs) | 5700 (12566 lbs) | 6300 (13889 lbs) | |
* 我們保留修改上述任何機器規格的權利，恕不另行通知。
