G25A-35CNC
產品詳情
- 穩重的機器結構，加工穩定性優異。
- 砂輪主軸採用靜壓及動壓混合軸承，剛性提升，低震動。
- 工作臺滑道為動壓滑道，移動順暢、平穩。
- X、Z軸採伺服馬達驅動。
- 多種自動化設備，供客戶選擇，達到自動化研磨作業。
- 本臺採用高級米漢納鑄鐵製成，經回火、應力消除處理，保證不變形。
- 本臺為箱型結構體，配合結構內部肋骨強化設計，徹底展現最佳剛性及穩定性。
- 本臺滑道為一”V”一”平”軌道結構，超大軌道設計，有效增加滑動面之接觸面積，配合軌道間大跨距，大幅提升重研削時之穩定性。
規格
| 說明/型號 | G18A– 30 CNC | G25A– 35 CNC | |
|---|---|---|---|
| 加工能力 | 工作臺最大旋徑 mm | ?180 (?7") | ?250 (?10") |
| 兩頂心間距離 mm | 300 (12") | 350 (14") | |
| 最大研磨直徑 mm | ?180 (?7") | ?250 (?10") | |
| 兩頂心間最大荷重 kg | 80 (176lbs) | ||
| 砂輪尺寸 | 直徑x寬度x孔徑 mm | ?405 × 50 × ?127 (?16" × 2" × ?5") | ?455 × 50 × ?127 (?18" × 2" × ?5") |
| 砂輪轉速 rpm | 1800 | 1650 | |
| 砂輪線速度 M/min | 2000~3600 | ||
| 砂輪頭(X軸) | 快速移動速度 M/min | 6 | |
| 進給行程 mm | 160 (6.3") | ||
| 最小進給量 mm | ?0.001 (?0.0001") | ||
| 主軸型式 | 軸承式 | ||
| 主軸頭 | 主軸轉速 rpm | Max. 500 | |
| 頂心錐度 MT | MT 3 | ||
| 主軸型式 | 定心 (opt.同動) | ||
| 通孔孔徑 mm | ?20 (0.79") | ||
| 尾座 | 尾座滑筒行程 mm | 25(1”) | |
| 頂心錐度MT | MT 3 | ||
| 工作臺(Z軸) | 快速移動速度 M/min | 8 | |
| 最小進給量 mm | 0.001 (0.0001") | ||
| 旋轉角度(逆時) | 10° | ||
| 馬達 | 砂輪主軸馬達 KW | 5 | |
| 主軸臺主軸馬達 KW | 0.375 | ||
| 潤滑油幫浦 | 5.2 L/min 10kg/cm2 | ||
| 油壓幫浦 | 20 L/min 55kg/cm2 | ||
| 冷卻幫浦 | 80 L/min 0.7kg/cm2 | ||
| X軸伺服馬達 KW | 1.2 KW | ||
| Z軸伺服馬達 KW | 1.2 KW | ||
| 機器重量 | 淨重 kg | 2500 (6820lbs) | 3100 (6820lbs) |
| 毛重 kg | 2800 (7700lbs) | 3500 (7716lbs) | |
| 包裝尺寸(長x寬x高) mm |
3100x3000x1850 (122"x118"x73") |
2970x2250x2250 (117"x89"x89") |
|
* 我們保留修改上述任何機器規格的權利，恕不另行通知。
特點
- 砂輪自動平衡
- 撞擊檢測
- 間隙控制
- 端面量測
- 外徑量測
- 內孔研磨(變)
- 接桿
- 砂輪
- 5C筒夾裝置
- 三爪夾頭(連動)
- 四爪夾頭(單動)
- 四爪夾頭(連動)
- 固定式背板
- 可調式背板
- 兩點支持架
- 三點支持架
- Z軸光學尺
- 備用砂輪
- 備用砂輪套
- 主軸油溫控器
- 油霧回收器
- 全密式護罩

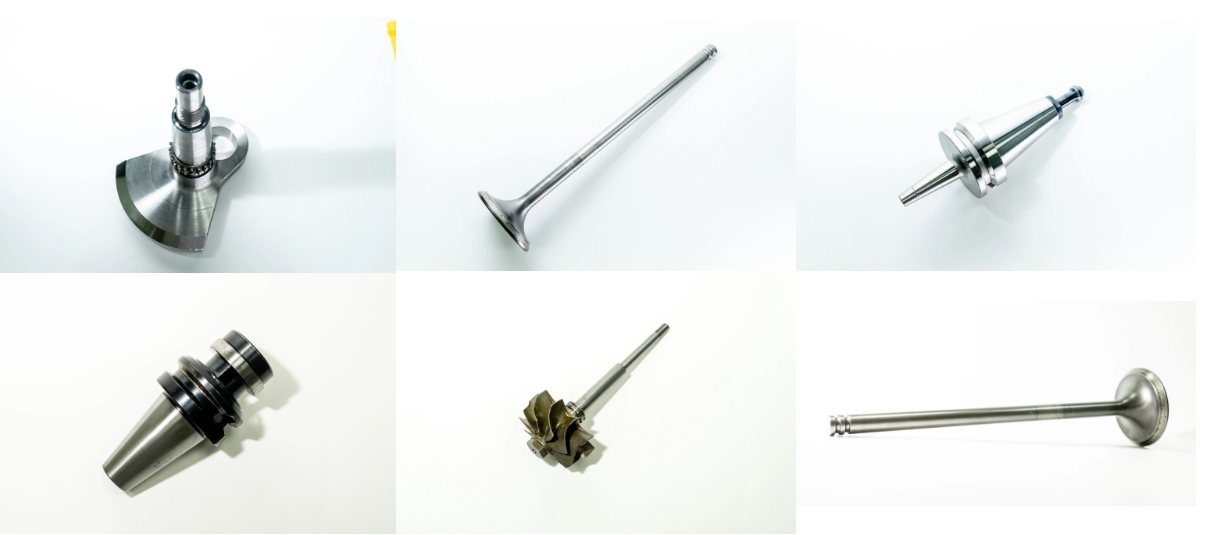

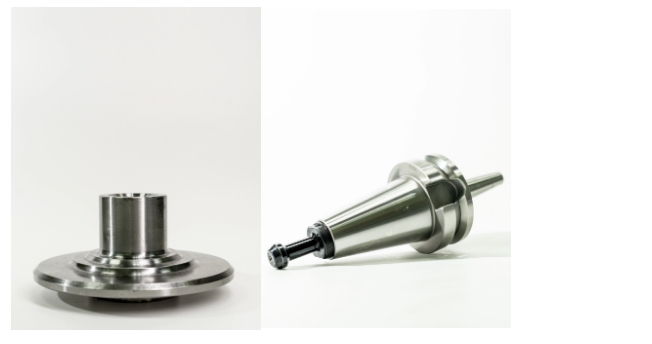

應用
