GA –CNC 系列
產品詳情
CNC斜進式圓筒磨床的機臺剛性強，研磨切削量大，作業效率高，雙軸同動設計與功能使CNC斜進式圓筒磨床能同時對工件之外徑與端面進行研磨作業，加工時間縮短，垂直精度更高，表面粗度更佳。
配合成型砂輪，可以加工不規則幾何形狀之工件，同時進行多個部位約研磨加工，在符合工件高精度的要求下，縮短工件加工作業時間，無形中協助達成產業降低成本的目標。
高精密CNC斜進式圓筒磨床的應用範圍相當廣泛，汽機車零件業、工具機業、航太工業、車輛工業、油壓零件業、氣動工具業、馬達業等皆在應用範圍之內。
選擇兼具高精密、高效能的CNC斜進式磨床，將能為貴公司降低製造成本，縮短製造工時，確保產品品質，終而提升產業市場競爭，創造企業利潤。
- 穩重的機器結構，加工穩定性優異。
- 砂輪主軸採用靜壓及動壓混合軸承，剛性提升，低震動。
- 工作臺滑道為動壓滑道，移動順暢、平穩。
- X、Z軸采伺服馬達驅動。

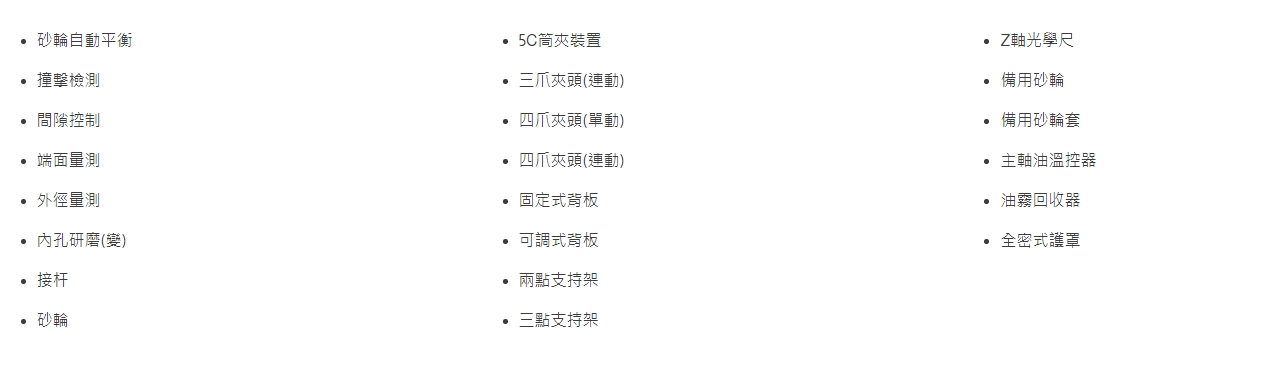

- 多種自動化設備，供客戶選擇，達到自動化研磨作業。
- 本臺採用高級米漢娜鑄鐵製成，經回火、應力消除處理，保證不變形。
- 本臺為箱型結構體，配合結構內部肋骨強化設計，徹底展現最佳剛性及穩定性。
- 本臺滑道為一”V”一”平”軌道結構，超大軌道設計，有效增加滑動面之接觸面積，配合軌道間大跨距，大幅提升重研削時之穩定性。
規格
| 說明/型號 |
G32A / G38A / G45A –35 / 50 / 80 / 120 CNC
|
||||
|---|---|---|---|---|---|
| 加工能力 | 工作臺最大旋徑 mm | ?320 (?12.6") / ?380 (?15") / ?450 (?18") | |||
| 兩頂心間距離 mm | 350 (14") | 500 (20") | 800 (32") | 1200 (48") | |
| 最大研磨直徑 mm | ?300 (?12") / ?360 (?14") / ?430 (?17") | ||||
| 兩頂心間最大荷重 kg | 150 (330lbs) | ||||
| 砂輪尺寸 | 直徑x寬度x孔徑 mm | ?510 × 50~100 × ?152.4 (?20" × 2"~4" × ?6") | |||
| 砂輪轉速 rpm | 1390 | ||||
| 砂輪線速度 M/min | 2000~3600 | ||||
| 砂輪頭(X軸) | 快速移動速度 M/min | 6 | |||
| 進給行程 mm | 225 (9") | ||||
| 最小進給量 mm | ?0.001 (?0.0001") | ||||
| 主軸型式 | 軸承式 | ||||
| 主軸頭 | 主軸轉速 rpm | Max. 350 | |||
| 頂心錐度 MT | MT 4 (opt. MT 5) | ||||
| 主軸型式 | 定心 (opt.同動) | ||||
| 通孔孔徑 mm | ?23 (0.9") | ||||
| 尾座 | 尾座滑筒行程 mm | 25(1”) | |||
| 頂心錐度MT | MT 4 (opt. MT 5) | ||||
| 工作臺(Z軸) | 快速移動速度 M/min | 8 | |||
| 最小進給量 mm | 0.001 (0.0001") | ||||
| 旋轉角度(逆時) | 9° | 7° | 5° | ||
| 馬達 | 砂輪主軸馬達 KW | 5 | |||
| 主軸臺主軸馬達 KW | 1.5 KW | ||||
| 潤滑油幫浦 | 5.2 L/min 10kg/cm2 | ||||
| 油壓幫浦 | 20 L/min 55kg/cm2 | ||||
| 冷卻幫浦 | 80 L/min 0.7kg/cm2 | ||||
| X軸伺服馬達 KW | 1.2 KW | ||||
| Z軸伺服馬達 KW | 1.2 KW | 1.8 KW | |||
| 機器重量 | 淨重 kg | 5200 (11440lbs) | 5600 (12320lbs) | 5800 (12760lbs) | 6300 (13860lbs) |
| 毛重 kg | 5600 (12320lbs) | 6420 (14124lbs) | 7500 (16500lbs) | 7800 (17160lbs) | |
| 包裝尺寸(長x寬x高) mm |
4250x2280x2260 (167"x90"x89") |
4760x2280x2260 (185"x90"x89") |
5280x2280x2280 (208"x90"x90") |
5610x2280x2310 (221"x90"x91") |
|
* 我們保留修改上述任何機器規格的權利，恕不另行通知。
特點

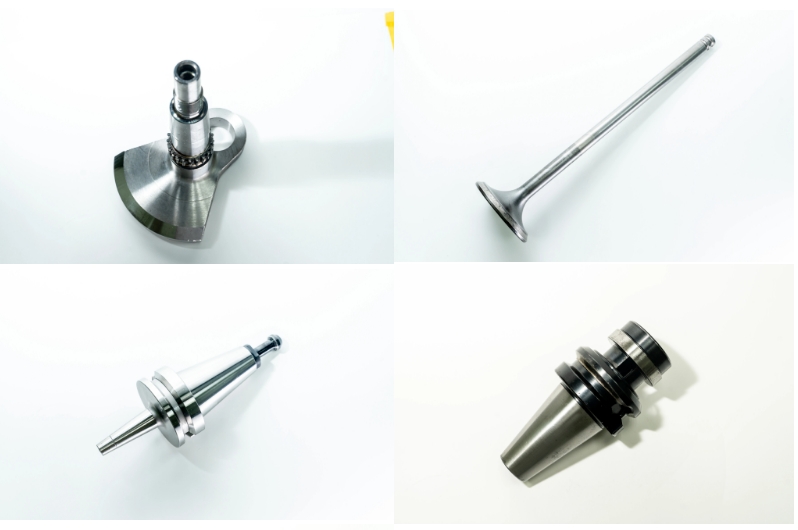

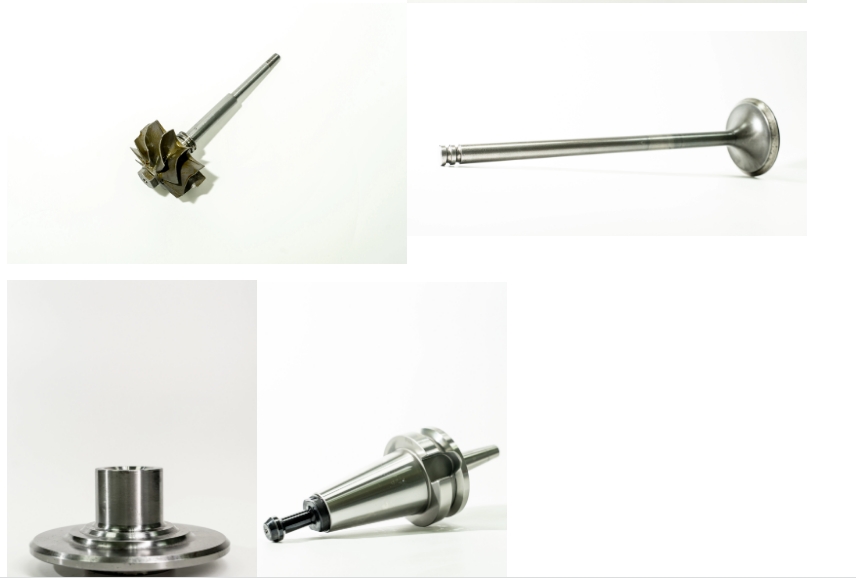

應用
